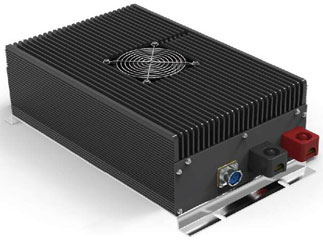

PDE-G Series 1500-3000W

特性Feature

保护功能齐全

效率高、散热好

高低电压输入可选

CAN通信可选

条件：除特殊指定外，所有参数测试条件为：室温25℃,标称输入电压，纯阻性标称负载。

输入特性Iut Characteristic

电压范围

300 VDC （额定值） 200-400 VDC

550 VDC （额定值） 450-750 VDC

输出特性Output Characteristic

电压精度 …………………………………………………………………… ±2%

电压调整率（主路） ………………………………………………………±0.5%

负载调整率（主路） ………………………………………………………±0.5%

电流限制点…………………………………………………………………120%(Typ)

输出电流……………………………………………………………………5-150A任选

输出电压 …………………………………………………………………24-48V

功率 ………………………………………………………………………1500-3000W

一般特性General Characteristic

工作频率………………………………………………………………160-200 KHz

绝缘电阻 ………………………………………………………………200 MΩ

绝缘强度

输入-输出 >1500 VDC

输入-外壳 >1050 VDC

输出-外壳 >500 VDC

环境特性

工作壳温（工业品） -25 - +85℃

（军 Ⅰ） -40 - +85℃

（军 Ⅱ） -55 - +85℃

存储温度（工业品） -45 - +105℃

（军 品） -55 - +105℃

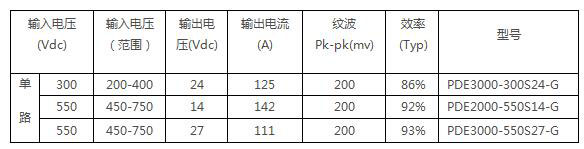

典型型号参见下表：

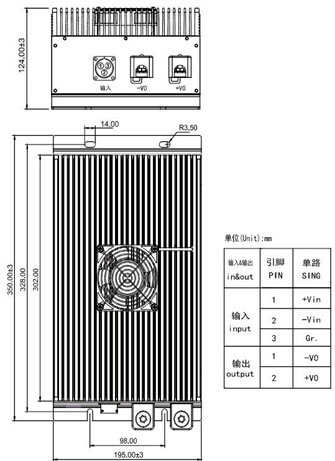

产品尺寸引脚定义：
