PDE-B3 系列 400-500W

作者:(www.025021.com) 发布于:2021-06-04 14:41:46 点击量:


特性



高低电压输入可选

高低电压输出可选

效率高,散热好

外形美观,性能稳定

航插输入,输出


条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。


输入特性


 电压范围

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC


输出特性



电压精度 ……………… ±2%

电压调整率 (主路) ……….........……… ±0.5%

负载调整率 (主路) ………........…..........±0.5%

电流限制点 ........................ ................... 120% (Typ)

输出电流 …………………………………5-80A 任选

输出电压 …………………………………5-110V 可选

功率 ……………………………………………400-500W



一般特性



工作频率 …………………… 100-200 KHz

绝缘电阻 ……………………  200 MΩ

 绝缘强度

输入-输出: >1500vdc

输入-外壳: >1050vdc

输出-外壳: >500vdc

 环境特性

工作壳温 ………工业品: -25-85℃

                军 I: -40-85℃



存储温度 ……………………工业品: -45~ +105℃

                         军 温: -55-85℃


 保护特性

输入欠压保护        输出过流保护

输出过压保护         输出短路保护

过温保护


型号

输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

单路

24

18-36

24

20.8

200

88%

PDE500-24S24-B3

48

36-72

24

20.8

200

89%

PDE500-48S24-B3

110

66-154

24

20.8

200

90%

PDE500-110S24-B3

600

400-800

12

41.6

120

88%

PDE500-600S12-B3

600

400-800

24

20.8

240

89%

PDE500-600S24-B3

600

400-800

110

4.5

400

89%

PDE500-600S110-B3

说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

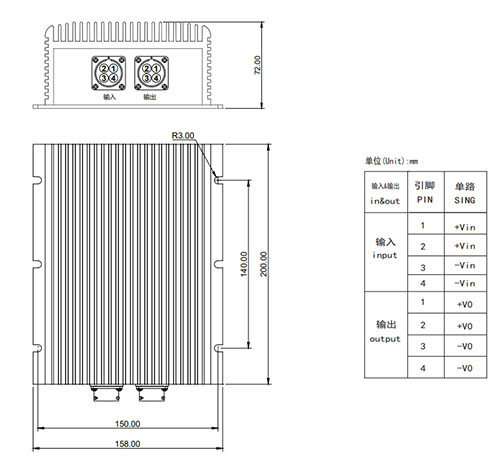

外型尺寸与引脚定义
