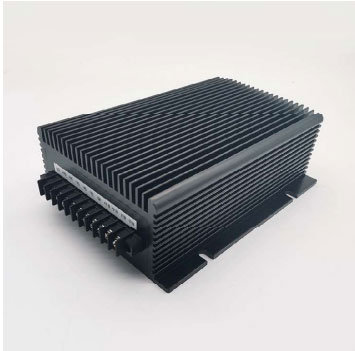

PDB-H3 系列 800-1000W

特性

高低电压输入可选

2倍电压输入

LLC电路，效率高

安装方便，单端出线

外型美观、散热效果好

高可靠性，长寿命设计

条件： 除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。

输入特性

 电压范围

12 VDC (额定值):  9~18 VDC

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

600 VDC (额定值): 400~ 800 VDC

输出特性

电压精度 ……………… ±2%

电压调整率 (主路) ……….........……… ±0.5%

负载调整率 (主路) ………........…..........±0.5%

电流限制点 ........................ ................... 120% （Typ）

输出电流 …………………………………5-80A 任选

输出电压 …………………………………12-110V 可选

功率 ……………………………………………500-1000W

一般特性

工作频率 …………………… 100-200 KHz

绝缘电阻 ……………………  200 MΩ

 绝缘强度

输入-输出: >1500vdc

输入-外壳: >1050vdc

输出-外壳: >500vdc

 环境特性

工作壳温 ………工业品: -25-85℃

                军 I: -40-85℃

存储温度 …………工业品: -45~ +105℃

                 军 温: -55-85℃

 保护特性

输入欠压保护        输出过流保护

输入过压保护         输出短路保护

过温保护

型号

说明1：输出纹波噪声（峰值-峰值）采用的是75-76页附录四模块电源测试说明

说明2：仅列出典型型号，其它型号，请确定功率、输入电压及输出电压，致电我公司 025-52235946

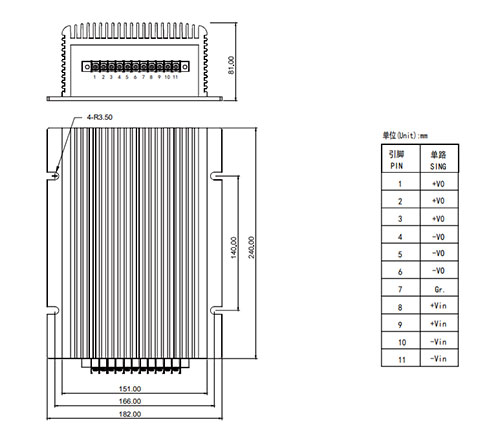

外型尺寸与引脚定义
