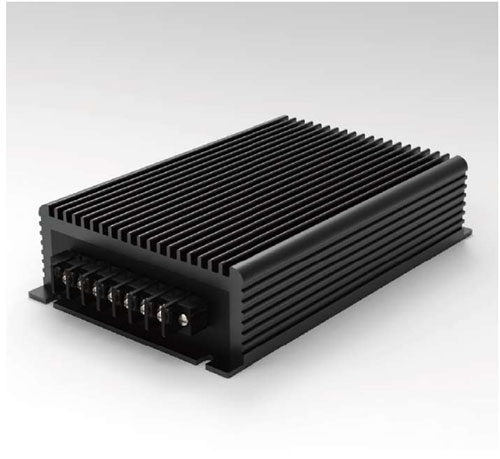

PDB-C6 系列 40-200W

作者:(www.025021.com) 发布于:2021-06-04 14:25:30 点击量:

Product Description



特性



可用于太阳能光伏

外型美观、散热效果好

效率高

自然冷却

高低电压输入可选


条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。


输入特性


 电压范围

12 VDC (额定值):  9~18 VDC

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

18 VDC (额定值): 9~ 36 VDC



输出特性



电压精度 ……………… ±2%

输出电压调整范围………... ……±10%

电压调整率 (主路) ……….........……… ±0.5%

负载调整率 (主路) ………........…..........±0.5%

电流限制点 ........................ ................... 120% (Typ)

输出电流 …………………………………2-20A 任选

输出电压 …………………………………5-48V 可选

功率 ……………………………………………40-200W



一般特性



工作频率 …………………… 100-200 KHz

绝缘电阻 ……………………  200 MΩ

 绝缘强度

输入-输出: >1500vdc

输入-外壳: >1050vdc

输出-外壳: >500vdc

 环境特性

工作壳温 ………工业品: -25-85℃

                       军 I: -40-85℃



存储温度 ……………………工业品: -45~ +105℃

                         军 温: -55-85℃


 保护特性

输入欠压保护        输出过流保护

输入过压保护         输出短路保护

过温保护


型号

输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

SING

18

9-36

12

8.33

120

83%

PDB100-18S12-C6

18

9-36

24

4.16

200

84%

PDB100-18S24-C6

24

18-36

12

12.5

120

85%

PDB150-24S12-C6

24

18-36

24

6.25

200

86%

PDB150-24S24-C6

48

36-72

12

12.5

120

84%

PDB200-48S12-C6

48

36-72

24

6.25

200

86%

PDB200-48S24-C6

110

66-154

12

12.5

120

84%

PDB150-110S12-C6

110

66-154

24

8.33

200

86%

PDB200-110S24-C6

110

66-154

48

4.16

300

86%

PDB200-110S48-C6

550

200-800

24

3.13

200

78%

PDB75-550S24-C6

600

400-800

12

8.33

120

80%

PDB100-600S12-C6

650

100-1200

15

2.67

150

76%

PDB40-650S15-C6

800

300-1300

24

4.16

200

86%

PDB100-800S24-C6

Dual

24

18-36

05&12

10&8.33

100&120

82%

PDB150-24D05&12-C6

24

18-36

12&24

4&4.16

120&200

84%

PDB150-24D12&24-C6

24

18-36

05&24

10&4.16

100&200

83%

PDB150-24D05&24-C6

说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

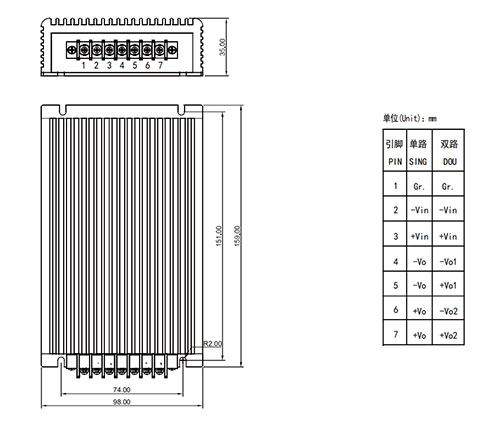

外型尺寸与引脚定义
