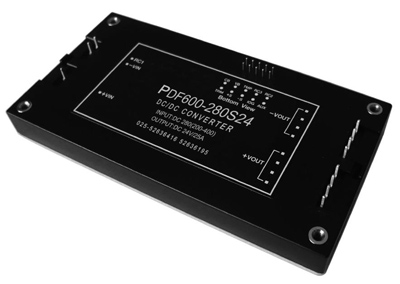

全砖 PDF500W 砖块电源

作者：（www.025021.com）　发布于：2015-3-16 11:30:25　点击量：

PDF Series 600W

特性Features

l 工业标准金砖

l 高功率密度

l 高隔离电压

l 铝基板工艺

l 带遥控盒输出调节功能

l 遥控补偿

输入特性Input Characteristic

电压范围………… 220VDC（额定值） 200 - 400 VDC 反压保护应用时外接熔丝

输出特性Output Characteristic

l 电压精度 …………………………………………………………………… ±1%

l 电压调节 …………………………………………………………………… ＜10%

l 电压调整率(主路) ………………………………………………………… ±0.3%

l 负载调整率(主路) ………………………………………………………… ±0.1%

l 交叉调节率 …………………………………………………………… ±3%

l 温度变化率 ………………………………………………………………… ±0.02%/℃

l 电流限制点 ………………………………………………………………… 120%(Typ)

l 响应温度 …………………………………………………………………… 200μs

l 功率 ………………………………………………………………………… 50-150W

l 具有输出过压保护、输出过流及短路保护，提供1500VAC的高隔离耐压。

一般特性General Characteristic

l 工作频率 …………………………………………………………………… 300 KHz

l 隔离电阻 …………………………………………………………………… 200 MΩ

l MTBF ………………………………………………………………………… ＞500000H

l 绝缘强度

输入-输出: ＞1500 VDC

输入-外壳: ＞1050 VDC

输出-外壳: ＞500 VDC

l 环境特性

工作壳温（工业品）: -25 - +60℃

（军Ⅰ ）: -40 - +70℃

储存温度（工业品）: -45 - +105℃ （军品）: -55 - +105℃

型号MODELS

输入电压 (Vdc)		输入电压（范围）	输出电压 (Vdc)	输出电流 (A)	纹波Pk-pk(mv)	效率(%)	型号Models
单路	280	200-400	12	40	120	91	PDF500-300S12
	280	200-400	24	20	240	92	PDF480-300S24
	280	200-400	28	18	280	92	PDF500-300S28
	280	200-400	48	10	480	93	PDF480-300S48

说明：仅列出典型型号，其他型号，请确定功率.输入电压及输出电压，

致电我公司 025–52235946
