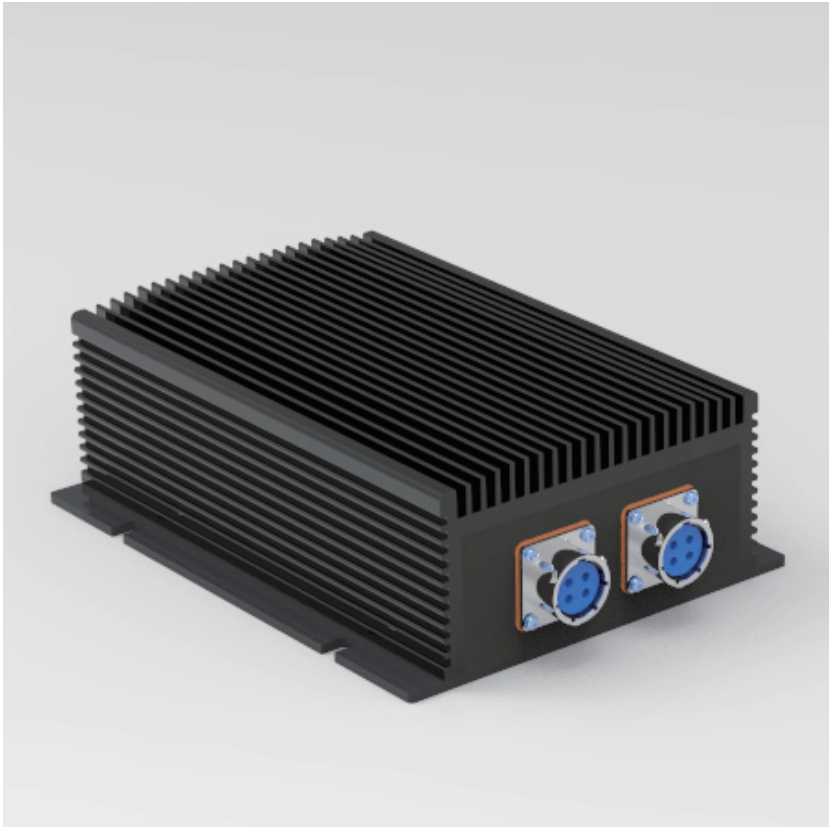

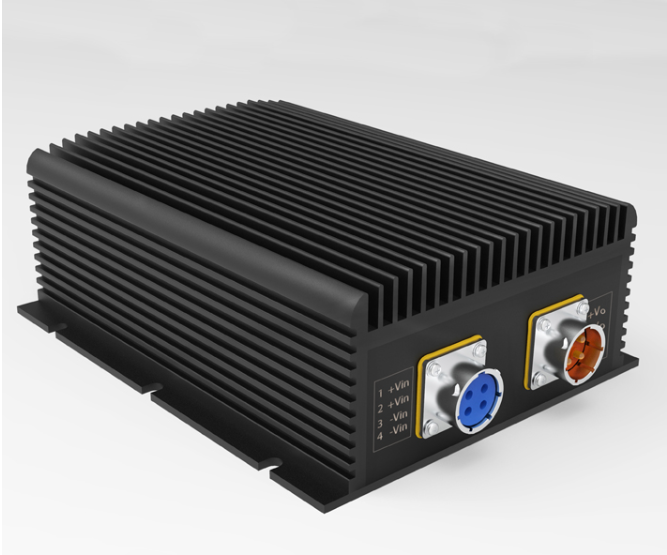

PDE-B 400-500W模块电源

作者:(www.025021.com) 发布于:2019-5-14 17:03:24 点击量:



PDE-B  Series 400-500W
特性Feature
l输入π型滤波
l2倍电压输入
l输出短路保护
l安装方便,单端出线
l最佳壳体连接方式
l高可靠性,长寿命设计

输入特性Iut Characteristic
l电压范围 ……24 VDC (额定值) 18-36 VDC    110 VDC (额定值) 66-154 VDC
48 VDC (额定值) 36-72VDC    600 VDC (额定值) 400-80 0VDC

输出特性Output Characteristic
l电压精度 …………………………………………………………………… ±2%
l电压调整率(主路) ………………………………………………………±0.5%
l负载调整率(主路) ………………………………………………………±0.5%
l电流限制点…………………………………………………………………120%(Typ)
l输出电流……………………………………………………………………5-40A任选
l输出电压 ………………………………………………………………….....12-110V
l功率 ………………………………………………………………………..400-500W
一般特性General Characteristic
l工作频率…………………………………………………………………100-200 KHz
l隔离电阻 ………………………………………………………………200 MΩ
l绝缘强度
输入-输出 >1500  VDC
输入-外壳 >1050  VDC
输出-外壳 >500    VDC
l环境特性
工作壳温  (工业品)   -25 - +85
(军Ⅰ)      -40 - +85
(军Ⅱ)     -55 - +85
储存温度(工业品)   -45 - +105
(军品)   -55 - +105
PDE-B  Series 400-500W
型号MODELS

输入电压 (Vdc)
输入电压(范围)
输出电压(Vdc)
输出电流 (A)
纹波      Pk-pk(mv)
效率(Typ)
型号
24
18-36
24
20.8
200
90%
PDE500-24S24-B
48
36-72
24
20.8
200
90%
PDE500-48S24- B
110
66-154
24
20.8
200
91%
PDE500-110S24-B
600
400-800
24
20.8
200
92%
PDE500-600S24-B
600
400-800
48
10.4
300
92%
PDE500-600S48-B
600
400-800
110
4.5
600
92%
PDE500-600S110-B
双路
48
36-72
12&24
8.3*12.5
120&200
86%
PDE400-48D12&24-B


说明:仅列出典型型号,其他型号,请确定功率.输入电压及输出电压,致电我公司 025-52636416
