PDE-D Series 800W

作者:(www.025021.com) 发布于:2018-10-16 14:39:01 点击量:

 PDE-D Series 800W



特性Features

l    输入II型滤波

l   大电流,大功率输出

l    高可靠性,长寿命设计

l     功率覆盖范围广,便于升级

l     安装方便

l     满负荷效率可达90%

输入特性Input Characteristic

l         电压范围

     12 VDC  (额定值)9-18 VDC

      24 VDC  (额定值)18-36 VDC

48 VDC  (额定值)36-72 VDC



输出特性Output  Characteristic

l 电压精度 ………………………………………………………………  ±2%

l 电压调整率(主路 )………………………………………………… ±0.5%

l 负载调整率(主路) ……………………………………………………… ±0.5%

l 电流限制点…………………………………………………………………… 120%(Typ)

l 输出电流…………………………………………………………………… 5-50A任选

l 输出电压 …………………………………………………………………… 5--48V

l 功率 ………………………………………………………………………… 800W



一般特性General Characteristic

l 工作频率 ………………………………………………………………… 160-200KHZ

l 隔离电阻 ………………………………………………………………………… 200 MΩ

l MTBF ………………………………………………………………………………… >500000H

l 绝缘强度

输入-输出    >1500VAC/1min(漏电流<5mA)

输入-外壳    >1050VAC/1min(漏电流<5mA)

输出-外壳    >500  VDC/min

l   环境特性

工作壳温    (工业品)-25 - +85

(军  Ⅰ)-40 - +85

(军  Ⅱ)-55 - +85

储存温度    (工业品)-45 - +105℃ (军  品)-55 - +105



型号MODELS

输入电压(Vdc)

输入电压(范围)

输出电压 (Vdc)

输出电流 (A)

纹波pk-pk(mv)

效率 (Typ)

型 号

24

18-36

24

33.3

200

86%

PDE800-24S24-D

48

36-72

24

33.3

200

86%

PDE800-48S24-D

110

70-140

24

33.3

200

86%

PDE800-110S24-D

说明:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

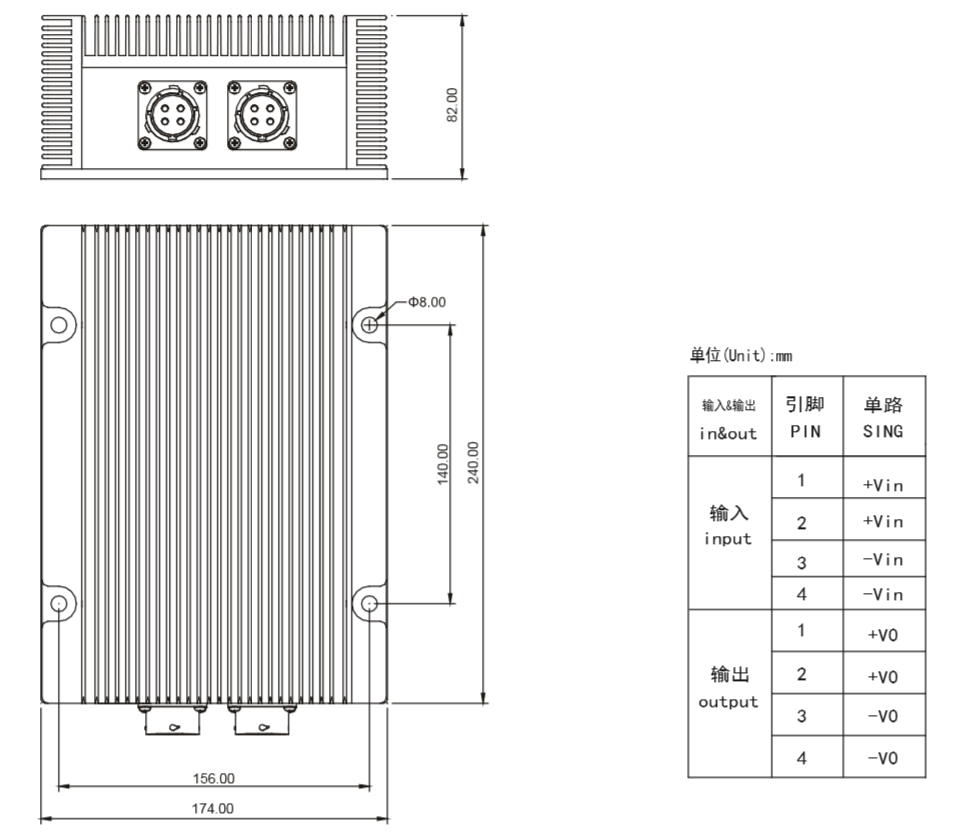

安装尺寸以及引脚定义图
