PDE-D 600-1000W模块电源

作者:(www.025021.com) 发布于:2019-05-15 11:10:03 点击量:

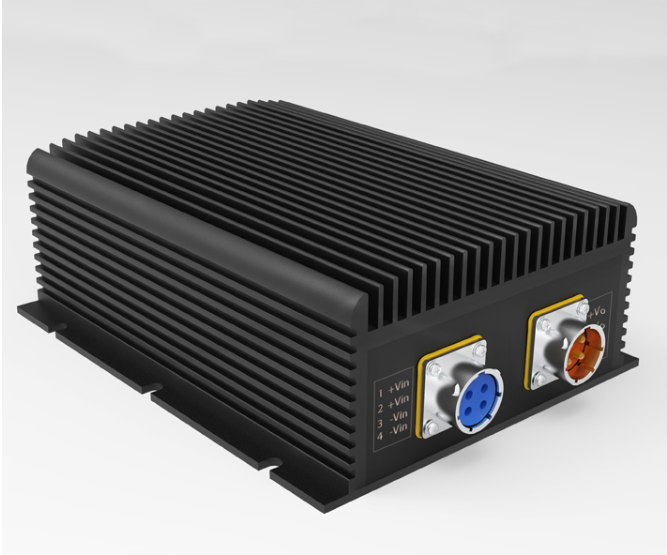

产品实物图

PDE-D  Series 600-1000W


特性



l  大电流,大功率输出

l  高可靠性,长寿命设计

l  功率覆盖范围广,便于升级

l  高低电压输入可选

l  外形美观、性能稳定

l  CAN通信可选



条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。



输入特性



 电压范围

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

300 VDC (额定值): 200~ 400 VDC

600 VDC (额定值): 400~ 800 VDC



输出特性



l  电压精度 ……………… ±2%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% Typ

l  输出电流 …………………………………5-80A 任选

l  输出电压 …………………………………5-48V 可选

l  功率 ……………………………………………600-1000W



一般特性



l  工作频率 …………………… 160-200 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >1500vdc

u  输入-外壳: >1050vdc

u  输出-外壳: >500vdc

l   环境特性

u  工作壳温 ………工业品: -25-85

                军 I: -40-85


u  存储温度 ……………………工业品: -45~ +105

                         军 温: -55-85



保护特性

输入欠压保护        输出过流保护

输出过压保护         输出短路保护

过温保护

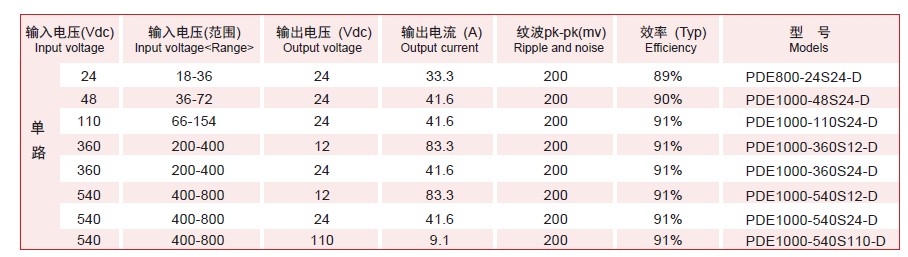

典型型号参见下表:



输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

单路

24

18-36

24

33.3

200

88%

PDE800-24S24-D

48

36-72

24

41.6

200

90%

PDE1000-48S24-D

110

66-154

24

41.6

200

91%

PDE1000-110S24-D

300

200-400

12

83.3

120

91%

PDE1000-300S12-D

300

200-400

24

41.6

200

91%

PDE1000-300S24-D

600

400-800

12

83.3

120

91%

PDE1000-600S12-D

600

400-800

24

41.6

200

91%

PDE1000-600S24-D

600

400-800

110

41

400

91%

PDE1000-600S110-D

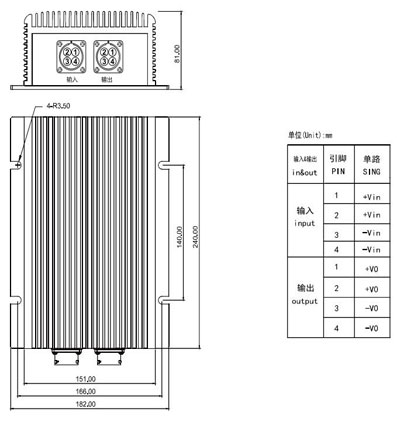

产品尺寸引脚定义:

产品按照尺寸图

说明:仅列出典型型号,其他型号,请确定功率.输入电压及输出电压,致电我公司025-52636416
