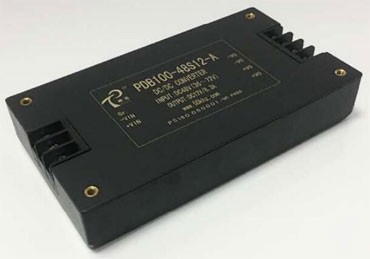

PDB-A 75-120W模块电源

作者:(www.025021.com) 发布于:2015-3-16 10:56:59 点击量:



PDB-A      Series                                            75-120W



特性Features

l         输入Ⅱ型滤波

l         高功率密度

l         2倍,4倍电压输入

l         高可靠性,长寿命设计

l         安装方便,双端出 线

l         外形设计美观



输入特性Input Characteristic

l         电压范围 ……12 VDC (额定值)   9-18  VDC   反压保护    应用时外接熔丝

                 24 VDC (额定值)   18-36VDC

                 48 VDC (额定值)   36-72VDC

                 110VDC (额定值)   70-140VDC

l         四倍输入     18VDC  (额定值)   9-36VDC



输出特性Output Characteristic

l         电压精度 …………………………………………………………………±1%

l         电压调整率(主路) ……………………………………………………±0.2%

l         负载调整率(主路) ……………………………………………………±0.4%

l         温度变化率 ………………………………………………………………±0.01%/

l         电流限制点………………………………………………………………120%(Typ)

l         响应速度 …………………………………………………………………400μs

l         输出电流…………………………………………………………………2-10A任选

l         输出电压 …………………………………………………………………5-48V

l         功率 ………………………………………………………………………75-120W



一般特性General Characteristic

l         工作频率…………………………………………………………………160-200 KHz

l         隔离电阻 …………………………………………………………………200 MΩ

l         MTBF ……………………………………………………………………500000H

l         绝缘强度

输入-输出    >1500VDC/1min(漏电流<5mA)

输入-外壳    >1050VDC/1min(漏电流<5mA)

输出-外壳    >500 VDC/min

l         环境特性

工作壳温      (工业品)-25 - +85

                  (军Ⅰ)  -40 - +85     (军Ⅱ)-55 - +85

    储存温度      (工业品)-45 - +105℃    (军品)-55 - +105



PDB-A      Series                                                   75-120W

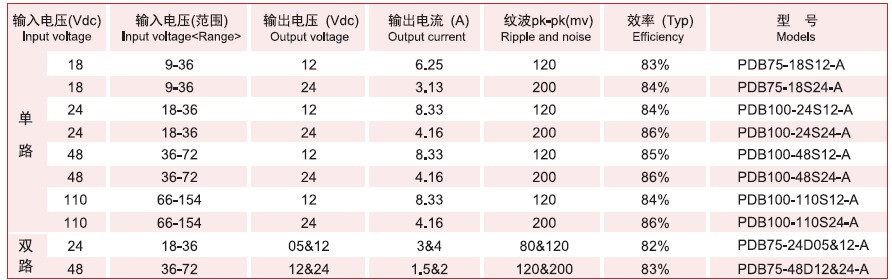

型号MODELS



输入电压 (Vdc)

输入电压(范围)

输出电压(Vdc)

输出电流 (A)

纹波Pk-pk(mv)

效率(%)



单路

12

9-18

12

6.25

120

83

PDB75-12S12-A

12

9-18

15

5

150

83

PDB75-12S15-A

24

18-36

28

4.46

280

84

PDB125-24S28-A

24

18-36

24

4.16

200

88

PDB100-24S24-A

48

36-72

12

6.25

120

85

PDB75-48S12-A

48

36-72

12

10.4

120

88

PDB125-48S12-A

48

36-72

24

3.2

200

82

PDB75-48S24-A

18

9-36

24

2

200

80

PDB48-18S24-A

18

9-36

12

4.29

100

82

PDB50-18S12-A

110

70-140

12

8.3

100

84

PDB100-110S12-A

110

70-140

24

4.16

200

84

PDB100-110S24-A



说明:仅列出典型型号,其他型号,请确定功率、输入电压及输出电压,致电我公司025-52235946
