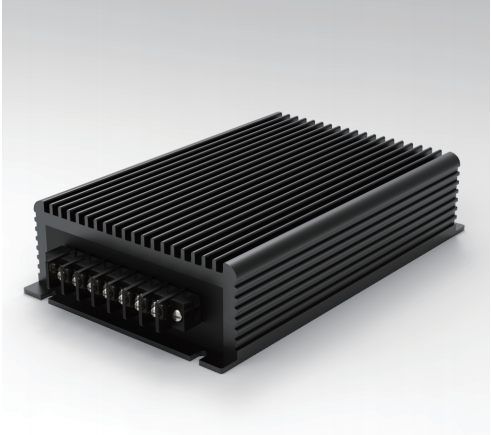

PAB-B8 系列 50-150W
特性
l 宽电压输入范围
l 输入宽频噪声滤波
l 输入浪涌电流抑制电路
l 符合UL1950、IEC950安全规程
l 外型设计美观
l 接线端子出线方式
l 快速动态响应
条件： 除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。
输入特性
电压范围
220 VAC (额定值): 176~ 264 VAC
输出特性
l 电压精度 ……………… ±2%
l 电压调整率 (主路) ……….........……… ±0.5%
l 负载调整率 (主路) ………........…..........±0.5%
l 交叉调节率……………………………………±3%
l 电流限制点 ........................ ................... 120% （Typ）
l 输出电流 …………………………………3-20A 任选
l 输出电压 …………………………………5-48V 可选
l 功率 ……………………………………………50-150W
一般特性
l 工作频率 …………………… 100-200 KHz
l 绝缘电阻 …………………… 200 MΩ
l 绝缘强度
u 输入-输出: >1500vac/1min, 漏电流＜5mA
u 输入-外壳: >1500vac/1min, 漏电流＜5mA
u 输出-外壳: >500vdc/1min
u 主路-副路: >500vdc/1min
l 环境特性
u 工作壳温 ………工业品: -25-85℃
军 I: -40-85℃
u 存储温度 ……………………工业品: -45~ +105℃
军 温: -55-85℃
输入欠压保护 过温保护
输出过流保护 输出短路保护
型号
输入电压(Vac) | 输入电压范围(vdc) | 输出电压(V) | 输出电流(A) | 纹波(v) | 效率 (Typ) | 型号 | |
单路 | 220 | 176-264 | 05 | 20 | 80 | 83% | PAB100-220S05-B8 |
220 | 176-264 | 12 | 10.4 | 120 | 84% | PAB125-220S12-B8 | |
220 | 176-264 | 24 | 6.25 | 200 | 85% | PAB150-220S24-B8 | |
220 | 176-264 | 28 | 5.36 | 280 | 85% | PAB150-220S28-B8 | |
220 | 176-264 | 48 | 3.1 | 300 | 85% | PAB150-220S44-B8 | |
双路 | 220 | 176-264 | 05&12 | 10&4 | 100&120 | 83% | PAB100-220D05&12-B8 |
220 | 176-264 | 05&24 | 4&4 | 80&200 | 83% | PAB120-220D05&24-B8 | |
220 | 176-264 | 12&24 | 6&3.25 | 120&200 | 84% | PAB150-220D12&24-B8 | |
220 | 176-264 | 05&28 | 2&5 | 50&280 | 83% | PAB150-220D05&28-B8 | |
说明1：输出纹波噪声（峰值-峰值）采用的是75-76页附录四模块电源测试说明
说明2：仅列出典型型号，其它型号，请确定功率、输入电压及输出电压，致电我公司 025-52235946

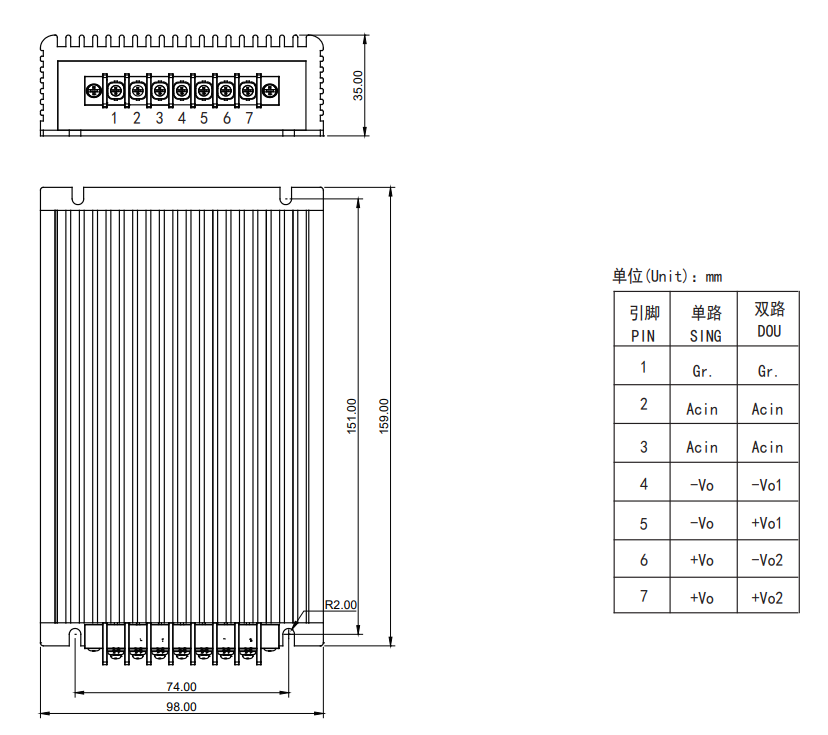

外型尺寸与引脚定义
