PAB-W1 系列 200-300W 模块电源

作者:(www.025021.com) 发布于:2021-05-14 13:17:51 点击量:

PAB-W1 系列 200-300W

特性



l  输入宽频噪声滤波

l  输入浪涌电流抑制电路

l  符合UL1950IEC950安全规程

l  外型设计美观

l  接线端子出线方式

l  散热效果好



条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。



输入特性



 电压范围

220 VAC (额定值): 176~ 264 VAC



输出特性



l  电压精度 ……………… ±2%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% Typ

l  输出电流 …………………………………3-60A 任选

l  输出电压 …………………………………5-48V 可选

l  功率 ……………………………………………200-300W



一般特性



l  工作频率 …………………… 100-200 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >1500vac/1min, 漏电流<5mA

u  输入-外壳: >1500vac/1min, 漏电流<5mA

u  输出-外壳: >500vdc/1min

u  主路-副路: >500vdc/1min

l   环境特性

u  工作壳温 ………工业品: -25-85

                军 I: -40-85


u  存储温度 ……………………工业品: -45~ +105

                         军 温: -55-85



 保护特性

输入欠压保护        过温保护

输出过流保护         输出短路保护

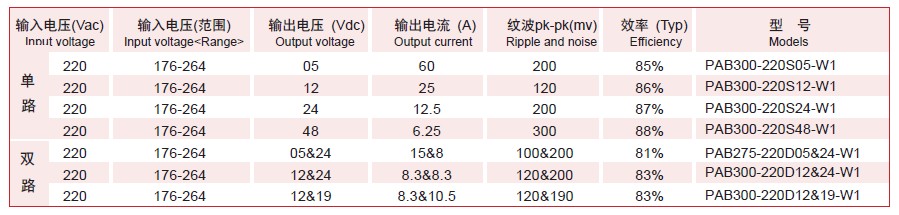

典型型号参见下表:


说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946



外型尺寸与引脚定义
