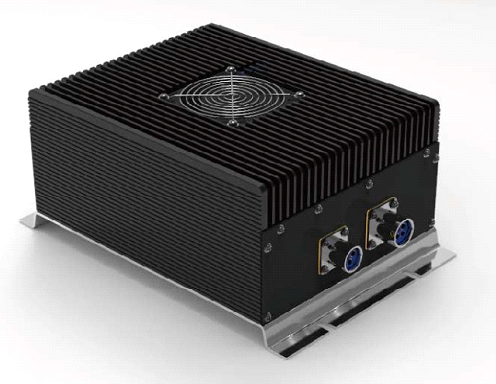

PAH-F Series 1000-1500W

作者:(www.025021.com) 发布于:2019-05-22 16:38:33 点击量:

PAH-F Series 1000-1500W
特性Features
l宽电压输入范围
l输入宽频噪声滤波
l输入浪涌电流抑制电路
l符合UL1950,IEC950安全规程
l外形设计美观
l接线端子出线方式
l快速动态响应
输入特性Input Characteristic
l电压范围…………………………220 VAC(额定值) 176-264 VACPFC100-240 VAC可选
输出特性Output Characteristic
l电压精度 …………………………………………………………±2%
l电压调整率(主路) ……………………………………………±0.5%
l负载调整率(主路) ……………………………………………±0.5%
l电流限制点…………………………………………………………120%(Typ)
l输出电流……………………………………………………………6-160A任选
l输出电压 ……………………………………………………………5-48V
l功率 …………………………………………………………………1000-1500W
一般特性General Characteristic
l工作频率……………………………………………………………100-200 KHz
l隔离电阻 ……………………………………………………………200 MΩ
l绝缘强度
输入-输出 >1500VAC/1min(漏电流<5mA)
输入-外壳 >1500VAC/1min(漏电流<5mA)
输出-外壳 >500 VDC/min
主路-副路 >500 VDC/min
l环境特性
工作壳温 (工业品)- 25 - + 85℃
(军 Ⅰ) - 40 - + 85℃
(军 Ⅱ) - 55 - + 85℃
储存温度(工业品)- 45 - + 105℃
(专用)- 55 - + 105 ℃
保护特性
输入欠压保护 过温保护
输出短路保护 输出过流保护
输出短路保护
PAH-F Series 1000-1500W
型号MODELS
输入电压(vac)
输入电压(范围)
输出电压(vdc)
输出电流(A)
纹波pk-pk (mv)
效率(Typ)
型号Models

单路
220
176-264/100-240
14
100
300
91%
PAH1400-220S14-F
220
176-264/100-240
24
62.5
150
92%
PAH1500-220S24-F

220
176-264/100-240
48
31.25
200
92%
PAH1500-220S48-F

说明:仅列出典型型号,其他型号,请确定功率、输入电压及输出电压,致电我公司025-52636416
