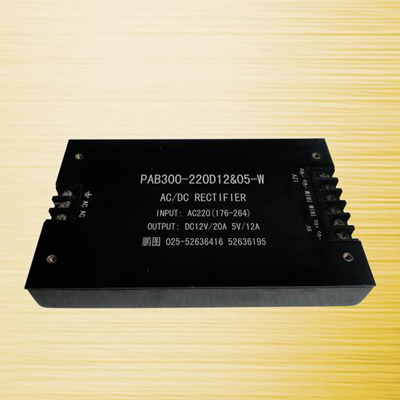

PAB-W 200-300W模块电源

作者:(www.025021.com) 发布于:2015-3-16 11:00:16 点击量:



PAB-W        Series                                 200-300 W



特性Features

l       宽电压输入范围  PFC功率校正

l       输入宽频噪声滤波

l       输入浪涌电流抑制电路

l       符合UL1950IEC950安全规程

l       外形设计美观

l       接线端子出线方式

l       快速动态响应



输入特性Input Characteristic

l       电压范围 ……………………………………………………………… 220VAC(额定值)

100-240  VAC



输出特性Output Characteristic

l       电压精度 ………………………………………………………………… ±1%

l       电压调整率(主路) ……………………………………………………±0.2%

l       负载调整率(主路) ……………………………………………………±0.4%

l       温度变化率 ………………………………………………………………±0.01%/

l       电流限制点…………………………………………………………………1200%(Typ)

l       响应速度 ……………………………………………………………………400μs

l       输出电流……………………………………………………………………5-30A任选

l       输出电压 ……………………………………………………………………5-110V

l       功率 …………………………………………………………………………200-300W



一般特性General Characteristic

l       工作频率……………………………………………………………………160-200 KHz

l       隔离电阻 ……………………………………………………………………200 MΩ

l       MTBF …………………………………………………………………………500000H

l         绝缘强度

输入-输出    >1500VAC/1min(漏电流<5mA)

输入-外壳    >1500VAC/1min(漏电流<5mA)

输出-外壳    >500  VDC/min

l         环境特性

工作壳温      (工业品)- 25 - + 85

              (军  Ⅰ – 40 - + 85   (军  Ⅱ)- 55 - + 85

   储存温度      (工业品)- 45 - + 105  (军  品)- 55 - + 105



PAB-W  Series                                           200-300 W



型号MODELS



输入电压 (vac)

输入电压  (范围)

输出电压(vdc)

输出电流 (A)

纹波pk-pk (mv)

效率

(%)

型号Models

单路

220

100-240

12

25

100

84

PAB300-220S12-W

220

100-240

24

12.5

200

85

PAB300-220S24-W

220

100-240

48

6.25

400

86

PAB300-220S48-W





双路

220

100-240

05&12

15&10

50&100

80

PAB195-220D05&12-W

220

100-240

12&15

10&12

100&150

84

PAB300-220D12&15-W

220

100-240

24&48

5&3.75

200&400

84

PAB300-220D24&48-W

220

100-240

05&12

18&9.6

500&100

80

PAB200-220D05&12-W

220

100-240

12&24

8.33&4.16

100&200

82

PAB200-220D12&24-W

220

100-240

24&48

4.16&2.08

200&400

83

PAB200-220D24&48-W
