PDB-H3 系列 800-1000W模块电源

作者:(www.025021.com) 发布于:2015-03-16 10:30:20 点击量:

PDB-H3 系列 800-1000W

特性



l  高低电压输入可选

l  2倍电压输入

l  LLC电路,效率高

l  安装方便,单端出线

l  外型美观、散热效果好

l  高可靠性,长寿命设计



条件: 除特殊指定外,所有参数测试条件为:室温25℃,标称输入电压,纯阻性标称负载。



输入特性



 电压范围

12 VDC (额定值):  9~18 VDC

24 VDC (额定值): 18~ 36 VDC

48 VDC (额定值): 36~ 72 VDC

110 VDC (额定值): 66~ 154 VDC

600 VDC (额定值): 400~ 800 VDC





输出特性



l  电压精度 ……………… ±2%

l  电压调整率 (主路) ……….........……… ±0.5%

l  负载调整率 (主路) ………........…..........±0.5%

l  电流限制点 ........................ ................... 120% Typ

l  输出电流 …………………………………5-80A 任选

l  输出电压 …………………………………12-110V 可选

l  功率 ……………………………………………500-1000W



一般特性



l  工作频率 …………………… 100-200 KHz

l  绝缘电阻 ……………………  200 MΩ

l   绝缘强度

u  输入-输出: >1500vdc

u  输入-外壳: >1050vdc

u  输出-外壳: >500vdc

l   环境特性

u  工作壳温 ………工业品: -25-85

                军 I: -40-85


u  存储温度 …………工业品: -45~ +105

                 军 温: -55-85



 保护特性

输入欠压保护        输出过流保护

输入过压保护         输出短路保护

过温保护

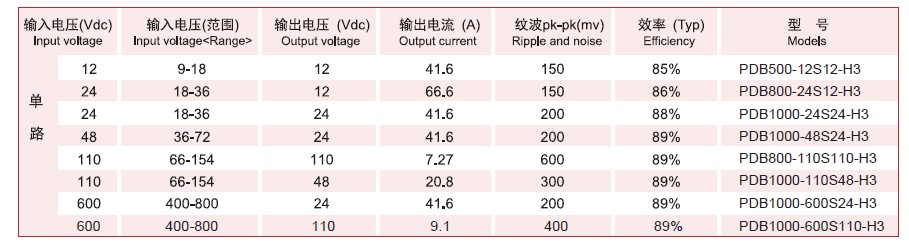

型号

输入电压

输入电压范围(vdc)

输出电压(V)

输出电流(A)

纹波(v)

效率 (Typ)

型号

单路

12

9-18

12

41.6

150

85%

PDB500-12S12-H3

24

18-36

12

66.6

150

86%

PDB800-24S12-H3

24

18-36

24

41.6

200

88%

PDB1000-24S24-H3

48

36-72

24

41.6

200

89%

PDB1000-48S24-H3

110

66-154

110

7.27

600

89%

PDB800-110S110-H3

110

66-154

48

20.8

300

89%

PDB1000-110S48-H3

600

400-800

24

41.6

200

89%

PDB1000-600S24-H3

600

400-800

110

9.1

400

89%

PDB1000-600S110-H3



说明1:输出纹波噪声(峰值-峰值)采用的是75-76页附录四模块电源测试说明

说明2:仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司 025-52235946

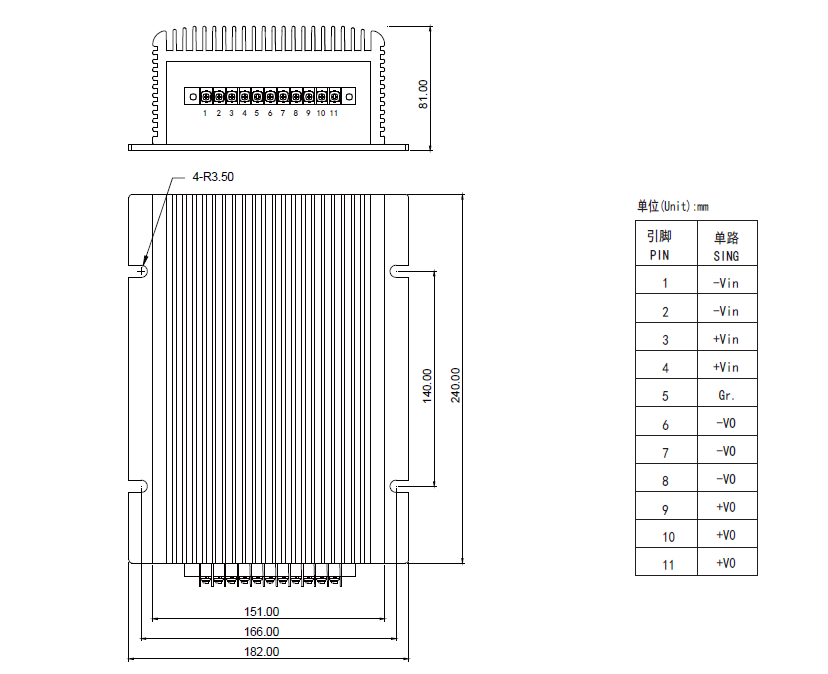

外型尺寸与引脚定义
