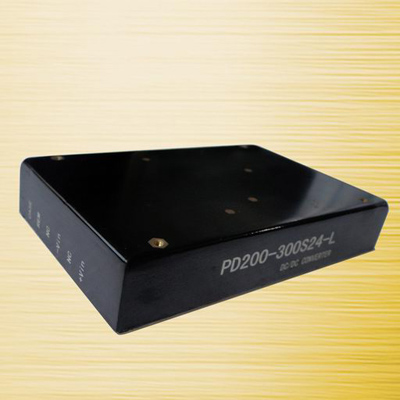

PD-L 150-300W引针式模块电源

作者:(www.025021.com) 发布于:2015-03-16 11:08:37 点击量:

PD-LSeries150-300W

特性Features

l输入电压范围宽

l高可靠性,长寿命设计

l输入欠压过压保护

l满负荷率可达92%

l快速动态响应

l功率密度达26w/in3

l输入C型滤波

l高压输入,大功率输出

l功率覆盖范围广,便于升级


输入特性Input Characteristic

l电压范围…………110VDC(额定值)70 - 140 VDC反压保护应用时外接熔丝

300VDC(额定值)200 - 400VDC

600VDC(额定值)400 - 800VDC


输出特性Output Characteristic

l电压精度…………………………………………………………………±1%

l输出电压调整范围………………………………………………………±10%

l电压调整率………………………………………………………………±0.2%

l负载调整率………………………………………………………………±0.4%

l温度变化率…………………………………………………………………±0.01%/℃

l电流限制点…………………………………………………………………120%(Typ)

l响应温度……………………………………………………………………… 400μs

l输出电流……………………………………………………………………2-30A任选

l输出电压……………………………………………………………………5-48V

l功率…………………………………………………………………………150-300W


一般特性General Characteristic

l工作频率……………………………………………………………… 160-200KHz

l隔离电阻………………………………………………………………200MΩ

lMTBF……………………………………………………………………>500000H

l绝缘强度

输入-输出:>2000 VDC

输入-外壳:>2000 VDC

输出-外壳:>500VDC

l环境特性

工作壳温 (工业品):-25 - +85℃

(军Ⅰ):-40 - +85℃(军 Ⅱ):-55 - +85℃

储存温度 (工业品):-45 - +105℃(军品 ):-55 - +105℃


PD-LSeries150-300W


型号MODELS



输入电压(Vdc)

输入电压(范围)

输出电压(Vdc)

输出电流(A)

纹波Pk-pk(mv)

效率(%)

型号Models


单路




110

70-140

05

30

50

82

PD150-110S05-L

110

70-140

12

20

100

86

PD240-110S12-L


110

70-140

24

10

200

88

PD240-110S24-L


300

200-400

05

30

50

82

PD150-300S05-L


300

200-400

12

12.5

120

86

PD150-300S12-L


300

200-400

12

25

120

85

PD300-300S12-L


300

200-400

15

20

150

87

PD300-300S15-L


300

200-400

24

8.33

200

88

PD200-300S24-L


300

200-400

24

12.5

200

88

PD300-300S24-L


300

200-400

48

6.25

400

92

PD300-300S24-L


300

200-400

48

8.33

400

92

PD300-300S48-L


600

400-800

05

30

50

87

PD150-600S05-L


600

400-800

12

16.7

120

89

PD200-600S12-L


600

400-800

24

12.5

200

91

PD300-600S24-L



说明:仅列出典型型号,其他型号,请确定功率.输入电压及输出电压,致电我公司025 - 52235946
